Сгущение

ТЕМ Partner – российский производитель высокотехнологичного оборудования для сгущения

Сгустители проектируются индивидуально для каждого предприятия и обеспечивают высокие показатели работы благодаря оптимальной конструкции, учитывающей характеристику сгущаемой пульпы и месторасположения оборудования.

Возможности TEM Partner

 Высокопроизводительный питающий колодец
 Применение гидравлического или электрического привода
 Выполнение исследований по сгущению
 Подбор флокулянтов и коагулянтов
 Выполнение тестов на растекаемость сгущенной пульпы
 Выбор и расчет сгустителей
 Подбор вспомогательного оборудования для узлов сгущения
 Базовый инжиниринг узлов сгущения
 Изготовление и поставка оборудования
 Услуги по шефмонтажу и пусконаладке оборудования с обеспечением технологических гарантий работы сгустителей
 Технологические гарантии

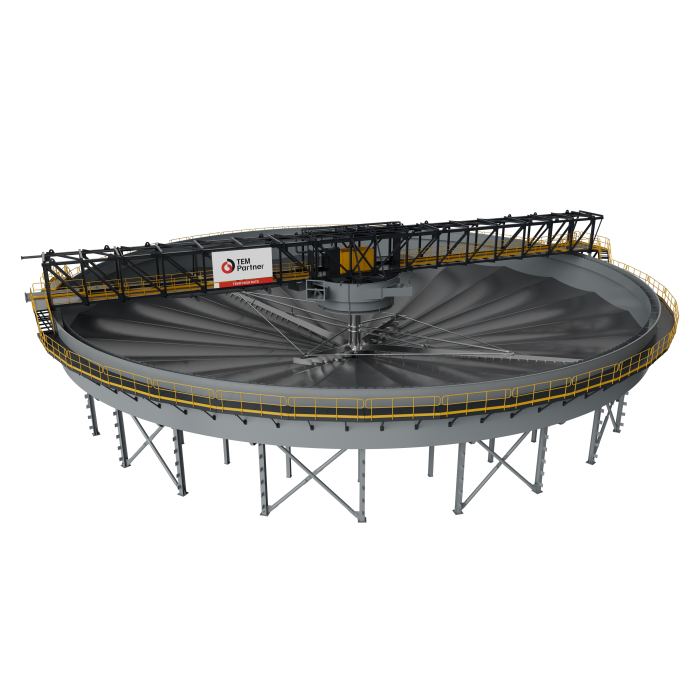

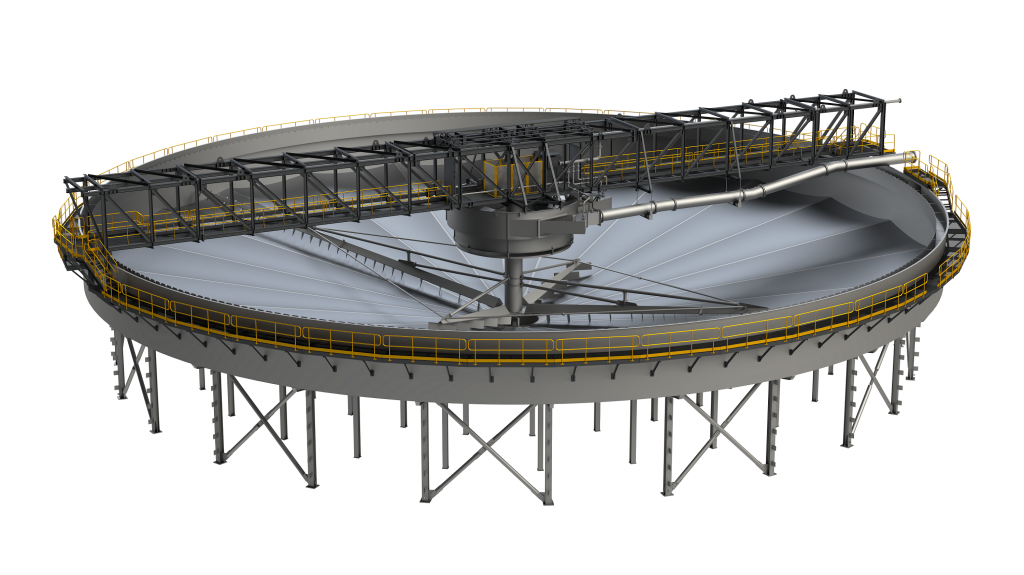

Оборудование TEM Partner для сгущения

Подбор оборудования для сгущения

Для правильного выбора нужного типа и размера сгустителя для каждого конкретного случая необходимо проведение тестов по сгущению. С исследований по сгущению начинается проектирование оборудования.

У специалистов TEM Partner есть знания, опыт и все необходимое оборудование для выполнения подобных исследований. Конструкция сгустителей объединяет в себе все современные разработки в области сгущения. Особое внимание при проектировании уделяется конструкции системы питания, граблин, системам привода и принципам управления сгустителем.

Точное определение параметров работы сгустителя возможно только при проведении испытаний в динамическом режиме, так как статические тесты на осаждение в цилиндрах некорректно воспроизводят режим работы сгустителя.

Инженеры TEM Partner проводят динамические исследования по сгущению на лабораторной установке диаметром 100 мм. Исследования по сгущению с применением динамической лабораторной установки могут проводиться как в лаборатории, так и на площадке заказчика. Для выполнения серии тестов необходимо иметь пробу пульпы, содержащей 20–25 кг сухого твёрдого.

В процессе исследований подбирается наиболее эффективный флокулянт и его расход, оптимальное содержание твёрдого в питании сгустителя, определяется режим работы оборудования для обеспечения требуемого содержания твёрдого в сгущённом продукте и сливе сгустителя.

На основании результатов исследований определяются параметры работы сгустителя, выбирается его типоразмер и предоставляются технологические гарантии.

Процесс изготовления сгустителей на заводе контролируется нашими инженерами, что обеспечивает высокое качество изделий и соответствие оборудования требованиям системы сертификации ISO 9001.

Сервисные инженеры TEM Partner осуществляют авторский надзор за монтажом сгустителей на площадке заказчика и дальнейшую техническую и технологическую поддержку проектов сгущения.

Преимущества сгустителей TEM Partner

 Система подачи питания в сгуститель
 Параметры работы сгустителя во многом зависят от организации системы подачи пульпы в сгуститель и обеспечения её оптимального разбавления. Конструкция питающих колодцев TEMP Feedwell поддерживает оптимальное содержание твердого в питании сгустителя, обеспечивающее эффективную флокуляцию пульпы и ее распределение по площади чана.
 Конфигурация и объем колодца рассчитывается индивидуально для каждого проекта в зависимости от параметров сгущаемой пульпы, что обеспечивает требуемые параметры работы сгустителя и его высокую производительность при оптимальном расходе флокулянта.
 Система привода сгустителя

TEM Partner использует одиночные планетарные редукторы на сгустителях с полнопролетным мостом и многошестренчатые приводы с центральной колонной для сгустителей большого диаметра. Для привода граблин используется низкоскоростной гидромотор в сочетании с высокоэффективным планетарным редуктором. Подъёмник граблин имеет ряд цилиндров, работающих параллельно, которые поднимают и опускают станину привода. Приводы граблин проектируются индивидуально для каждого проекта и формируются из готовых компонентов.

Гидравлический привод имеет ряд преимуществ перед электромеханическим:

 Планетарный редуктор обладает высоким крутящим моментом и большим потенциалом нагрузок
 Возможно точное измерение крутящего момента через гидравлическое давление
 Три уровня защиты привода
 Безопасный подъём граблин
 Возможность реверса

Несколько уровней защиты привода

 Давление в гидравлическом приводе отслеживается датчиком давления, который активирует подъём/опускание граблин.
 Независимое реле давления следит за давлением в системе, включая сигнализацию и реле гидромотора в случае достижения предельного значения давления.
 Финальный уровень защиты обеспечивается срабатыванием перепускного клапана в магистрали, который гарантирует, что проектный крутящий момент не будет превышен.
 Исключение перегрузки по крутящему моменту при запуске или работе.

Высокоэффективные приводы TEM Partner, использующие самые современные технологии, разработаны специально для облегчения их технического обслуживания. Доступны стандартные приводы с крутящим моментом от 1 830 до 6 500 кНм.

Управление процессом сгущения

Система управления процесса сгущения TEM Partner построена на трех основных фундаментальных контурах:

1. Контроль подачи флокулянта с помощью датчика уровня постели – устанавливается оптимальный расход флокулянта
2. Контроль массы постели за счет изменения скорости насосов сгущенного продукта – обеспечение постоянной плотности сгущенного продукта
3. Контроль автоматического подъема и опускания граблин путем измерения крутящего момента вращения граблин – обеспечивается защита от превышения крутящего момента и сниженный износ механизмов.

Управление расходом флокулянта, скоростью разгрузки сгущенного продукта стабилизирует процесс сгущения и обеспечивает постоянную плотность сгущенного продукта, а контроль автоматического подъема и опускания граблин обеспечивает трехуровневую защиту и сниженный износ механизмов.

Услуги

Закупка запасных частей и услуг по техобслуживанию у той же компании, которая спроектировала технологию и оборудование, обеспечит оптимальную работу вашего предприятия. Мы следим за тем, чтобы вы получали запасные части, расходные материалы и обновления только высшего качества, которые беспрепятственно будут интегрированы на предприятии.

Преимущества услуг ТЕМ Partner

 Поставка оригинальных запасных частей
 Передовые технологии и оборудование
 Увеличение коэффициента технической готовности оборудования и уменьшение незапланированных простоев
 Максимальные эксплуатационные характеристики

Комплексный пакет услуг ТЕМ Partner

Услуги по оборудованию  Запасные части и технический аудит  Проверка и техобслуживание оборудования

Услуги по поддержке технологии  Технологический аудит  Анализ контроля технологического процесса

Услуги на предприятии  Аудит предприятий  Услуги по эксплуатации и техобслуживанию  Обновление и модернизация

ТЕМ Partner разрабатывает и поставляет оборудование, охватывающее весь узел сгущения

     Поставка охватывает всё оборудование процесса сгущения: от испытаний и выбора типоразмера до инженерных и проектных решений
     Основное оборудование (сгустители) рассчитывается и проектируется совместно со вспомогательным — для своевременного проектирования, производства и ввода в эксплуатацию
     Мы подбираем и поставляем все вспомогательное оборудование: насосы, станции приготовления и дозирования флокулянта, задвижки, КИП и др.
     Лучшая практика в области эксплуатации, технического обслуживания, безопасности и охраны окружающей среды
     Все решения готовятся в соответствии с проектными требованиями и спецификациями
